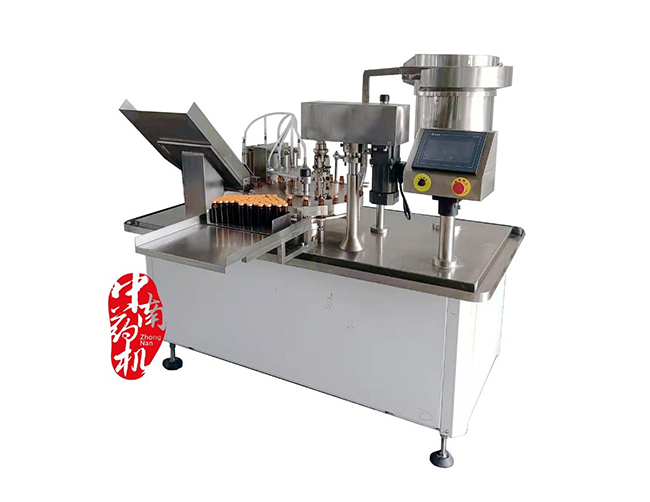

工作原理:
1、主机带动减速器,减速器出轴带动产生间歇运动的槽轮箱及主轴,使得各部件的动作协调一致。
2、进瓶:洗瓶机输出瓶子,在螺杆的带动下依次进入等分盘的各个缺口中,等分盘由槽轮箱带动,产生等分的间歇运动。
3、灌装:采用四头一次跟踪灌装,偏心轮控制计量,使得灌装动作平稳,计量精确,不易起沬,且计量的调节非常方便。
4、上盖:振荡斗中的盖子在振荡器的作用下,口向上整齐地进入送盖轨道中,轨道的出口正对转盘缺口的中心线,当瓶子随转盘转动时,瓶子带动铝盖脱离轨道,铝盖就自动地戴在瓶口上。
5、轧盖:采用三刀凸轮轧盖,当转盘停顿时,轧刀头向下压紧瓶盖,三把轧刀进入轧盖位置,旋转并轧紧瓶盖。
结构:
1、电动机:数量:2.尺寸:200×300×160mm,100×100×200mm材质:铸铁(喷漆),铜
2、减速器:尺寸:200×150×200mm,材质,铸铁(喷漆)
3、槽轮箱:尺寸:260×160×170mm,材质,铸铁(喷漆)
4、主轴:尺寸:直径30mm,长900mm。材质:45号钢,镀铬处理
5、进瓶螺杆:尺寸:直径35mm,长360mm。材质:尼龙,不锈钢
6、等分盘:尺寸:直径490mm,厚26mm。材质:尼龙
7、灌装系统:包括,泵架,柱塞泵。尺寸,260×300×200mm。材质45号钢,不锈钢。
8、上盖系统(1)振荡斗直径320mm,不锈钢(2)振荡器直径280mm,不锈钢,铸铁。(3)送盖轨道 尺寸,25×16×380mm材质,不锈钢
9、轧盖系统:三刀凸轮尺寸,直径200×24mm,材质:45号钢,淬火处理
10、计量泵:数量,4个。尺寸,直径40×120mm,材质,不锈钢
11、控制系统:尺寸,510×400mm,含线路板,低压电器,变频器等
主要技术参数:
1、适用瓶子:10ml口服液直管瓶。
2、生产能力:60-70瓶/分钟
3、计量误差:0~2%
4、上 盖 率:≥99%
5、破 瓶 率:≤0.3%
6、电 源:380V 50Hz 三相四线制(机壳必须有效接地)
7、总 功 率:1.5KW
8、重 量:550Kg
9、灌装头数:4头
10、轧盖头数:单头
11、轧盖刀片:3把
12、外形尺寸:1380×1200×1620 mm
