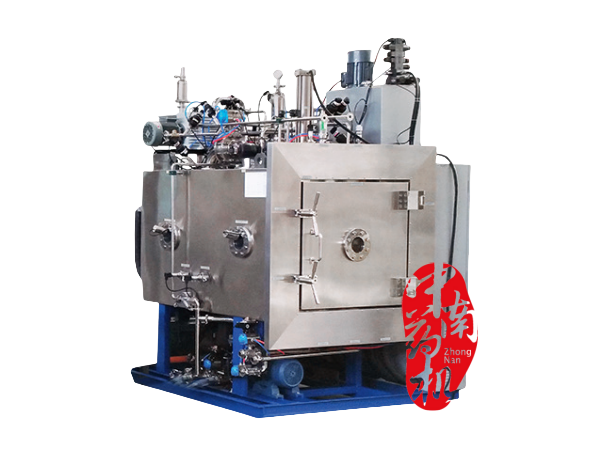

GZLY-2真空冷冻干燥机

GZLY-2真空冷冻干燥机

产品编号:4017
产品型号:GZLY-2

配置要求:单机双级压缩机,双级旋片式真空泵,湿转子屏蔽泵,膨胀阀,顶盖阀,高压控制器

注:本页面图片及参数仅供参考,产品规格及外观如有变化,恕不另行通知,敬请来电联系咨询,咨询电话:400-0731-055
产品介绍

一、冻干机:

1、冻干面积:2.16㎡

2、物料盘尺寸:300mm × 450mm的通用冻干盘

3、物料盘数量:16个

4、搁板尺寸:600×900mm

5、搁板数量:4+1层

6、搁板间距:80mm

7、搁板温度范围:-50℃~+70℃

8、搁板温差:±1℃

9、冷阱温度:≤-75℃(空载)

10、捕水能力:≥40KG/24h

11、装机功率:21 KW

12、冷却水流量:约8 m3 / h

13、箱体形状:长方形

14、内表面粗糙度:Ra ≤ 0.4 μm

15、系统极限真空度:≤ 5Pa

16、¢16西林瓶(2ml)装量: ≥ 6800支

17、¢22西林瓶(10ml)装量:≥ 3600支

18、外形尺寸:长2500×宽1500×高2000 mm该尺寸为纵置式,也可依据用户要求进行设计。

19、整机重量:≤2600 Kg

20、配置要求:单机双级压缩机,双级旋片式真空泵,湿转子屏蔽泵,膨胀阀,顶盖阀,高压控制器

21、工业级触摸屏 模块化控制器

22、冷冻干燥控制系统,干燥曲线优化,可在干燥阶段控制制品升温速率。

23、充气(放水)阀门采用安全隔膜阀门,可接惰性气源。机箱设计可拆卸。

24、安全控制的电化霜系统,操作简便、除霜效率高。

25、搁板+低粘度介质循环控制升降温,搁板温差≤1℃。

26、搁板温度模糊控制系统,斜率控制状态下搁板升、降温速率可控。

27、传感器校准功能。不小于7英寸真彩工业嵌入式触摸屏+冻干机专用PLC控制系统。

28、控制系统可保存至少百条冻干工艺配方,每个配方可设定不少于36个温度控制区段,可查询历史曲线及历史记录,并可实时修改存储周期及数据记录U盘导出。

29、手动+自动控制方式,实时报警显示及历史报警查询功能,故障诊断及设备维护,可设置用户等级和密码,分权进行操作管理。

30、可升级配置上位机控制系统,可记录、保存长达十年期间的运行数据、曲线及报警记录;同时可观察、操作及故障诊断。

31、设备干燥室、冷阱、物料盘等与物料接触配件均采用不锈钢304材质。


二、冷却系统

1、输入总功率:8.5KW

2、制冷剂:R22

3、制冷剂控制方式:外平衡热力膨胀阀

4、压缩机:全封闭涡旋式(活塞式)

5、冷凝器:高效紫铜管套铝翅片式+低噪音外转子风机

6、冷却风量:8000 m3/h

7、蒸发器:水箱盘管式/板换+水箱

8、冷冻水量:大于等于3.7m3/h

9、安全保护:压缩机过热保护,过流保护,高低压力保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护。
