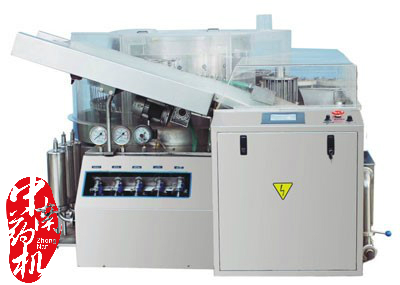

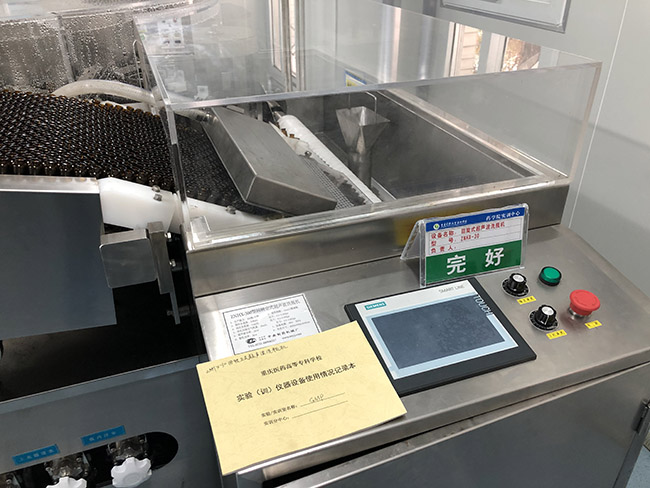

ZNHX-300型回转式超声波洗瓶机

ZNHX-300型回转式超声波洗瓶机

产品编号:5015
产品型号:ZNHX-300

本机能自动完成进瓶、超声波清洗、外洗、内洗、出瓶的全过程。首先瓶子由倾斜的传送带带动沿进瓶螺杆自动滑下,经喷水板注满水后再进入水槽中完成超声波清洗。

产品介绍

工作原理:

本机能自动完成进瓶、超声波清洗、外洗、内洗、出瓶的全过程。

首先瓶子由倾斜的传送带带动沿进瓶螺杆自动滑下,经喷水板注满水后再进入水槽中完成超声波清洗。

在水槽中螺杆将瓶子分离并送至提升拨轮上,变节距螺杆按最佳曲线设计,能够实现瓶子从网带末端到提升拨轮的完美过渡传输。

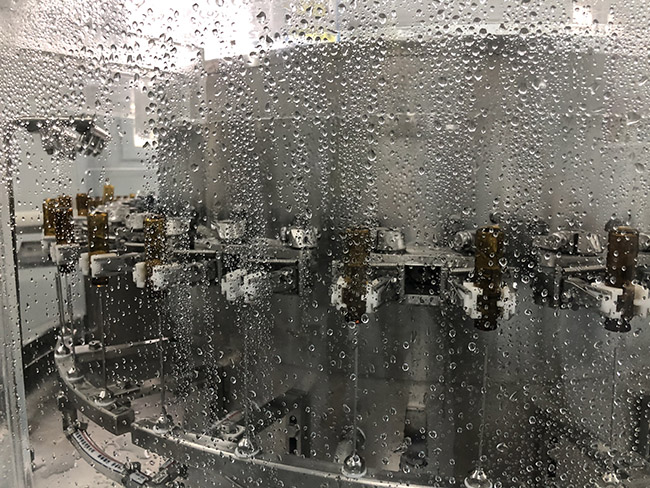

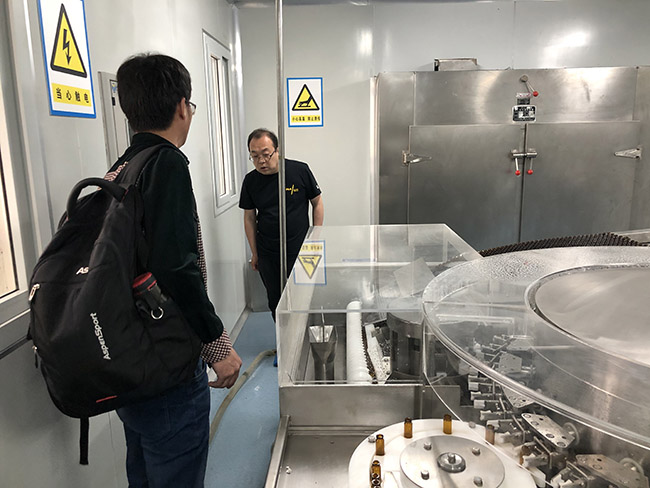

拨轮将瓶子自水中平稳地提升并送至大转鼓的机械手上。不锈钢机械手将瓶子夹住并翻转180度,使瓶口朝下,随后依次经过六个冲洗工位:

首先由喷水头连续喷出高压的循环水冲洗瓶子的外壁,然后间歇同速摆转的喷针插入瓶内:第一、二组喷针冲循环水;第三组喷针冲压缩空气,将瓶内残留的循环水排出;第四组喷针冲新鲜水;第五、六组喷针冲压缩空气,将瓶内残留水排出,最后由喷气头连续喷射压缩空气冲瓶子外壁,至此完成瓶子清洗全过程。

然后机械手再次翻转180度使瓶口向上,并送至同步带出瓶拨块上,出瓶拨轮将瓶子逐个推出,瓶子进入烘箱或出瓶盘上。


结构:

(1)立式转鼓:尺寸:直径870mm,材质,铸铁。

(2)进瓶螺杆:尺寸 :直径58×870mm    材质,尼龙。

(3)不锈钢机械手:尺寸:150×130mm    提升转盘:尺寸,直径230×400mm材质不锈钢外包

(4)整体传动系统:包括部分:电机200×300×160mm,铸铁(喷漆),链条(3分链,45号钢),凸轮(直径280mm,厚22mm,材质,45号钢,淬火)

(5)冲洗针架: 尺寸,长330mm,5件,材质,不锈钢

(6)透明有机玻璃罩:尺寸,直径1420×390mm。材质,有机玻璃

(7)水、气压力交替喷射系统:包括部分水泵,尺寸400×200×200mm,材质,不锈钢

(8)过滤系统:尺寸,直径170×500mm,材质不锈钢

(9)气动隔膜阀:尺寸,80×80×10mm材质,不锈钢

(10)水箱:箱体结构,液位控制系统,排水控制阀、清洗槽溢流插管、不锈钢水泵  尺寸,1250*640*300     材质,不锈钢

(11)电控箱:触摸屏(长宽高,200×150×25mm,能控制参数:启动或停止进瓶,超声波,速度)

(12)出瓶收集盘:尺寸,400×300×50mm材质,不锈钢


技术参数

1、生产能力:  300瓶/分钟

2、适用规格:  10ml口服液瓶

3、循环水流量:0.8m3/h      压力:0.2~0.3MPa

4、纯化水耗量:0.6m3/h      压力:0.2~0.3MPa

5、净化压缩空气耗量:30m³/h  压力:0.3~0.4MPa

6、超声波功率:2Kw

7、设备电源:  380V 50Hz 三相四线制

8、整机功率:  5Kw

9、外形尺寸:  2650×1950×1650mm

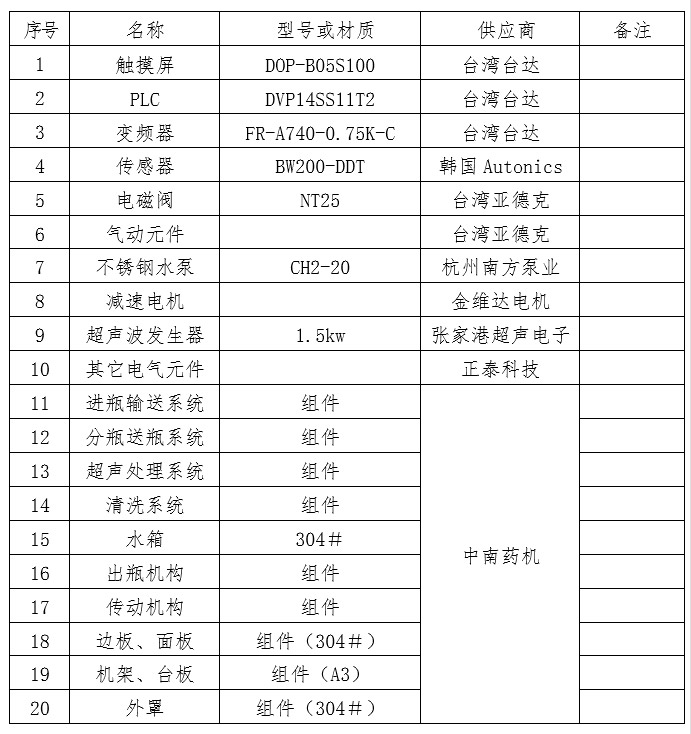

主要配置清单:
