旋转式压片机结构图及工作原理

日期:2019/4/1 16:26:24 标签:

旋转式压片机有ZP-5,ZP-7,ZP-9等多种机型,符合GMP标准,压片室与传动机构完全分开,与物料接触的零部件均采用不锈钢材料制作或表面特殊处理,无毒耐腐,压片室用透明有机玻璃封闭,防止污染。各处表面光滑,易于处理。旋转式压片机能压制成片剂(本机压力范围内)的,而且含粉量(100目以上)不超过10%的颗粒状原料的压制,适用于压制4~12毫米的圆形片剂。小型旋转式压片机是根据生产用自动旋转、连续压片的压片机微型化的机器。

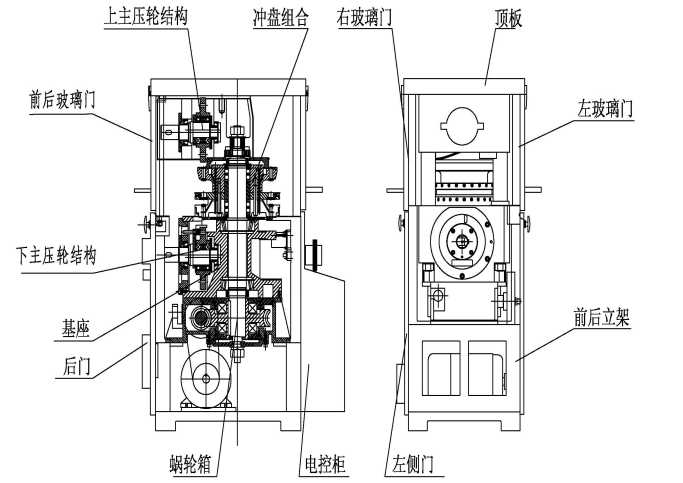

旋转式压片机结构及工作原理:

1 转台结构:转台是本机工作的主要执行件。有上、下轴承组件、主轴、转台等主要零件构成。主轴支撑在轴承上,由蜗轮副传动,花键连接,传动主轴,使转台旋转工作。

2 轨道机构:轨道有上轨道和下轨道组成的圆柱凸轮和平面凸轮,是上、下冲杆运动的轨迹。上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨、压下路轨等多块轨道组成。它们分别紧固在上轨道盘上。下轨道由下冲上行轨、下冲下行轨和充填轨组成。它们分别安装在下轨道座上。

3 充填调节装置:充填调节用于调节片剂重量。充填调节机构装置在主体的内部,在主体的平面上可观察到月形的充填轨,它由螺旋的作用而上升或下降来控制充填量,转动圆盘调节时,顺时针充填量减少,反之加大。

4 片厚(压力)调节装置:通过调节下压轮上下,来调节片厚(压力)。下压轮装在主体的槽内,它套在偏心轴上,外端连接在手轮上,当外部手轮调节时,偏心轴带动压轮上升和下降,即调节片厚(压力),借以控制片剂的厚度和硬度,上压轮上下调节也可作为调节装置,但在一般情况下不调。

5 加料装置;该装置由加料斗、调节螺钉、加料器等部分组成。加料器为月形栅式加料器,它安装在转台上。加料器与转台工作面间隙及料斗的高度根据颗粒的流动性进行调节。

6 传动装置:该机的传动部分是由电动机、同步带轮及蜗轮减速箱、试车手轮等组成。电动机安装在底版的电机座上,电机启动后,通过一对同步皮带将动力传递到减速蜗轮副上。电动转速是通过交流变频无级调速来调节的。打开两侧或后门,可直接观察并接触带这些零件。

7 罩壳部分:该机外壳为全封闭,符合GMP 要求。上半部分有四扇视窗围城,便于清扫和维修。下半部分有不锈钢门封闭,在一般情况下是锁紧关闭的,只有在维修和安装冲模时才打开此门。机器的正面安装一操作台。压片室与机器传动部分由不锈钢围罩隔开,保证压片室清洁及保护传动零件免受粉末污染、腐蚀。
